氣動電磁閥工作原理

    氣動電磁閥的工作原理:

    氣動電磁閥里有密閉的腔,在的不同位置開有通孔,每個孔都通向不同的氣管,腔中間是閥,兩面是兩塊電磁鐵,哪面的磁鐵線圈通電閥體就會被吸引到哪邊,通過控制閥體的移動來檔住或漏出不同的排氣的孔,而進氣孔是常開的,壓縮空氣就會進入不同的氣管,然后通過壓縮空氣的壓力來推動氣缸的活塞,活塞又帶動活塞桿,活塞竿帶動機械裝置動。這樣通過控制電磁鐵的電流就控制了機械運動。

    一般氣動電磁閥的閥體上都會有氣路圖,看懂氣路圖便能大致的知道電磁閥是如果工作的。

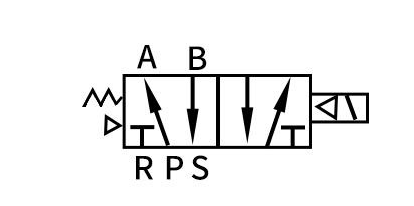

    氣動電磁閥氣路圖

                                                圖1

    例如:以上氣路圖1,我們從左到右依次介紹,

    氣動電磁閥氣路圖左端

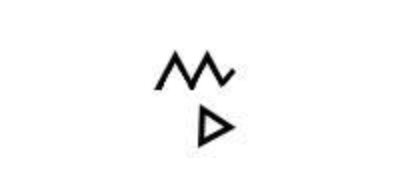

                                      圖2

    圖2中左邊這個符號一般代表了是底部彈簧。

    氣動電磁氣路圖閥體

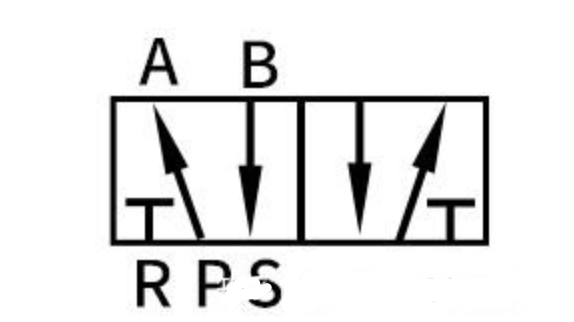

                                                   圖3

    中部為閥體部分,有三部分的含義

    一,判斷電磁閥為幾位幾通;

    如圖3,圖中有兩個方框,則表示此電磁為二位,A/B/R/P/S代表的是閥體的孔位,五個字母表示為五通,那么此電磁閥為二位五通電磁閥。以此類推。

    二,如何判斷斷電時狀態和通電時狀態;

    一般說斷電狀態為初始狀態,通常斷電是的氣路都會有氣控字符標識,另外則是通電狀態下的氣路運行路線。如是三位的,會有兩個線圈或者先導閥,哪個線圈通電,則靠近通電線圈一側的方框,為此時的氣路運行路線。

    三,不同狀態下的氣路運行路線

    如圖3,斷電時,由P孔進氣,A孔出氣,作用于執行元件,通過B孔,最終在S孔排出,R孔關閉。通電時,由P孔進氣,B孔出氣,作用于執行元件,通過A孔,最終在R孔排出,S孔關閉。

    氣動電磁閥氣路圖線圈

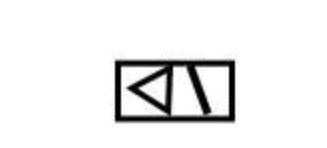

                                    圖4

    右邊部位如圖4一般表示線圈或者先導小閥。

    相信,學會了看氣動閥的氣路圖,其原理理解起來是很簡單的!
